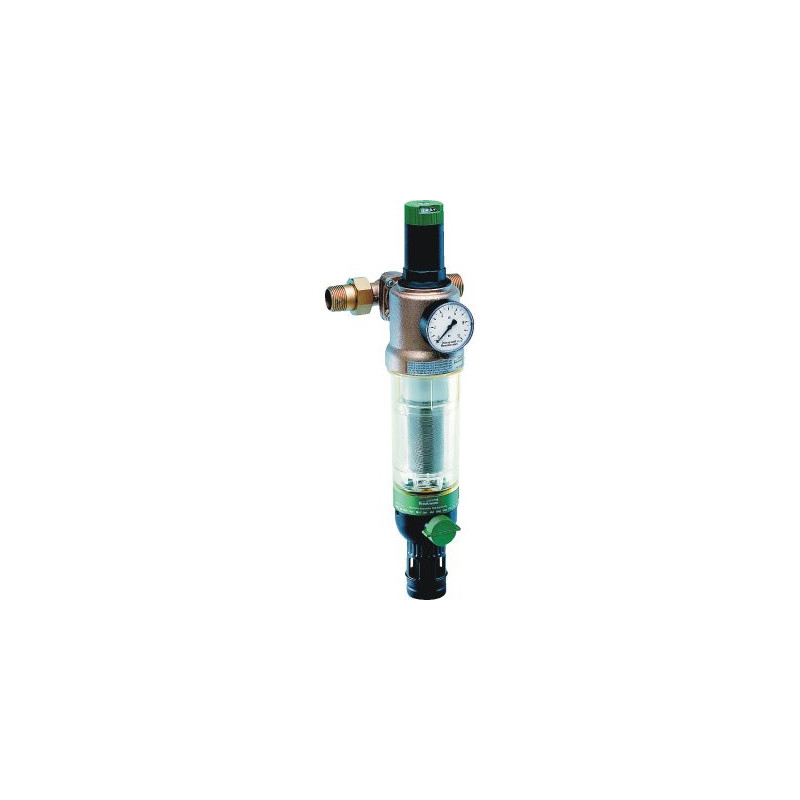

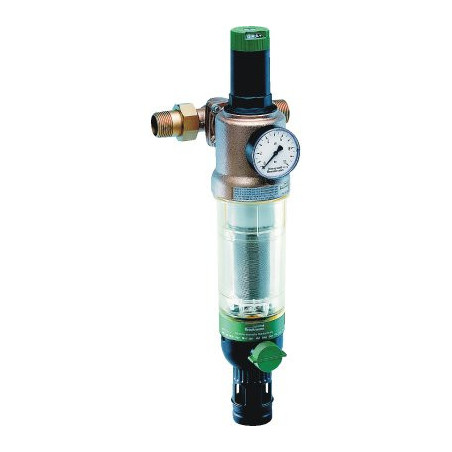

Сетчатый фильтр Honeywell-Braukmann FK76CS-3/4"AA

ОСОБЕННОСТЬЮ комбинированных фильтров тонкой очистки FK76CS является наличие встроенного клапана понижения давления, позволяющего защитить магистрали и устройства водопотребления от нежелательных колебаний давления, а также уменьшить расход воды. Выходное давление регулируется в пределах от 1,5 до 6,0 бар. FK76CS идеальны для модификации и усовершенствования действующих систем водоснабжения, так как поворотный соединительный элемент позволяет устанавливать их в очень ограниченном пространстве на горизонтальных и вертикальных участках водопровода. Кольцо-памятка указывает, когда необходимо вручную провести очередную промывку. Использование байонетного соединения обеспечивает легкую установку привода обратной промывки. Фильтр соответствует требованиям KTW и проверен на соответствие европейским стандартам КОНСТРУКЦИЯ: Фильтр FK76CS состоит из: - корпуса с манометром - пружинного стакана с регулировочной ручкой - вкладыша клапана с диафрагмой и седлом клапана - поворотного присоединительного фланца - сетчатого фильтра тонкой очистки - чаши фильтра - шарового клапана с дренажным штуцером - накидного ключа для чаши фильтра МАТЕРИАЛЫ: - корпус из латуни - пружинный стакан, вкладыш клапана и держатель сетки фильтра из высококачественного синтетического материала - поворотный соединительный фланец из латуни - фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали - чаша фильтра из ударопрочного прозрачного синтетического материала или из красной бронзы - армированная волокном диафрагма из NBR - уплотнения из NBR МАРКИРОВКА МОДИФИКАЦИЙ: FK76CS – XXX AA – размер ячейки сетки 100 мкм, прозрачная чаша FK76CS – XXX AB – размер ячейки сетки 20 мкм, прозрачная чаша FK76CS – XXX AC – размер ячейки сетки 50 мкм, прозрачная чаша FK76CS – XXX AD – размер ячейки сетки 200 мкм, прозрачная чаша FK76CS – XXX AAM – размер ячейки сетки 100 мкм, чаша из красной бронзы …… FK76CS – XXX ADM – размер ячейки сетки 200 мкм, чаша из красной бронзы где XXX – присоединительные размеры штуцеров ПРИНЦИП ДЕЙСТВИЯ: Комбинированный фильтр объединяет в себе фильтр обратной промывки и клапан с понижением давления. Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим обратной промывки, при этом весь сетчатый вкладыш опускается вниз. В таком положении прекращается поступление воды к основной секции фильтра, и она начинает проходить через малую верхнюю секцию, где после очистки поток разделяется на два направления: одно – к потребителям воды, второе – для проведения очистки. Этот второй поток раскручивает турбину и, пройдя сквозь нее с ускорением, промывает нижнюю секцию сетчатого фильтра в направлении изнутри наружу. Таким образом, основная секция фильтра под полным впускным давлением полностью очищается по всей площади поверхно...
