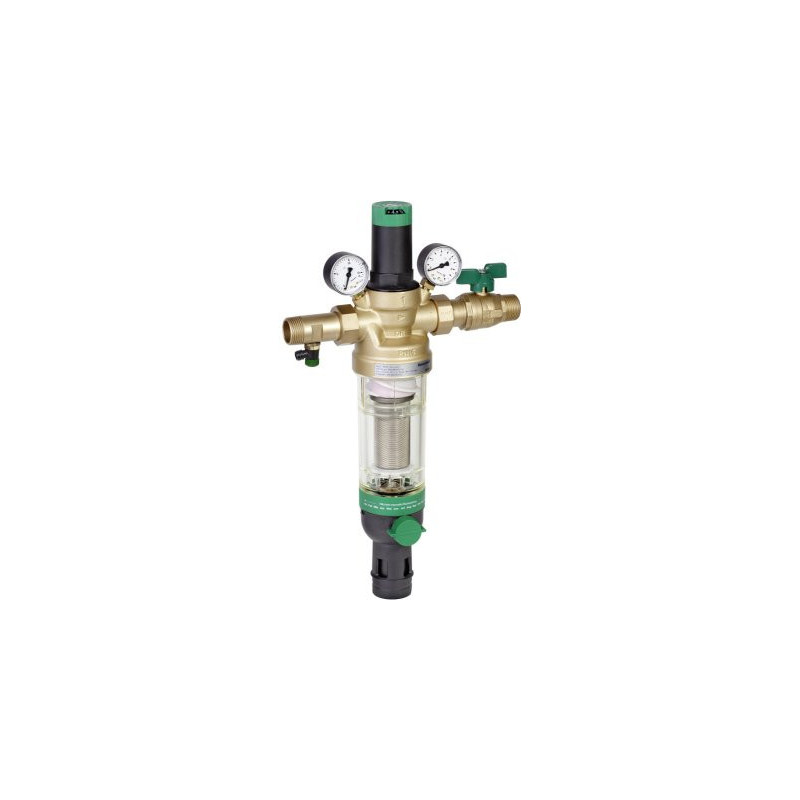

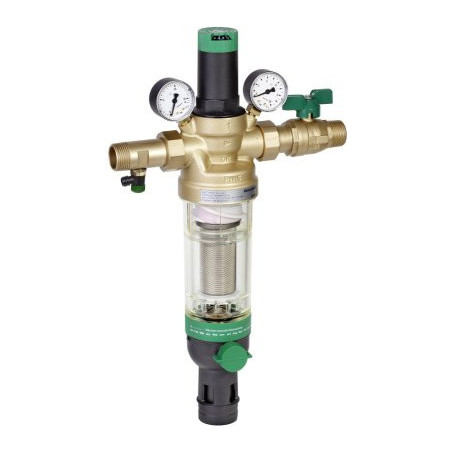

Сетчатый фильтр Honeywell-Braukmann HS10S-1 1/4''AA

ОСОБЕННОСТИ: HS10S представляет собой комбинированный водоразборный узел и объединяет в одно устройство обратный клапан с измерительным наконечником, фильтр тонкой очистки с обратной промывкой, клапан понижения давления и шаровой запорный клапан. Обратный клапан предохраняет магистральный трубопровод от противодавления и противотока воды. Встроенный клапан понижения давления, позволяет защитить магистрали и устройства водопотребления от нежелательных колебаний давления, а также уменьшить расход воды. Выходное давление регулируется в пределах от 1,5 до 6,0 бар. Технические характеристики каждого элемента относятся к комбинированному узлу в целом. Кольцо-памятка указывает, когда необходимо вручную провести очередную промывку. Использование байонетного соединения обеспечивает легкую установку привода обратной промывки. Фильтр соответствует требованиям KTW и проверен на соответствие европейским стандартам/ КОНСТРУКЦИЯ Фильтрa HS10S: - корпуса с впускным и выпускным манометрами - впускного обратного клапана с поверочным отверстием. - пружинного стакана с регулировочной ручкой - вкладыша клапана с диафрагмой и седлом клапана - резьбовых штуцеров - сетчатого фильтра тонкой очистки - чаши фильтра - запорного шарового клапана - шарового клапана с дренажным штуцером - накидного ключа для чаши фильтра и клапана МАТЕРИАЛЫ: - корпус, запорный шаровой клапан и резьбовые штуцеры из латуни - гильза обратного клапана, пружинный стакан, вкладыш клапана и держатель сетки фильтра из высококачественного синтетического материала - фильтрующий сетчатый элемент тонкой очистки из нержавеющей стали - чаша фильтра из ударопрочного прозрачного синтетического материала или из красной бронзы - армированная волокном диафрагма из NBR - уплотнения из NBR МАРКИРОВКА МОДИФИКАЦИЙ: HS10S – XXX AA – размер ячейки сетки 100 мкм, прозрачная чаша S10S – XXX AB – размер ячейки сетки 20 мкм, прозрачная чаша HS10S – XXX AC – размер ячейки сетки 50 мкм, прозрачная чаша HS10S – XXX AD – размер ячейки сетки 200 мкм, прозрачная чаша HS10S – XXX AAM – размер ячейки сетки 100 мкм, чаша из красной бронзы …… HS10S – XXX ADM – размер ячейки сетки 200 мкм, чаша из красной бронзы где XXX – присоединительные размеры штуцеров ПРИНЦИП ДЕЙСТВИЯ: Комбинированный водоразборный узел HS10S объединяет в себе обратный клапан, фильтр тонкой очистки с обратной промывкой и клапан с понижением давления. Вода поступает в узел через обратный клапан. Ее давление заставляет шток клапана преодолеть сопротивление пружины и открыть клапан. При угрозе возникновения противодавления или противотока, клапан под действием пружины закрывается. Сетчатый вкладыш фильтра состоит из основной нижней и дополнительной верхней секции. В режиме фильтрации малая верхняя секция закрыта, и вода проходит через основную секцию в направлении снаружи внутрь. При открывании шарового клапана включается режим о...
